Jak optimalizovat profil přeplňování?

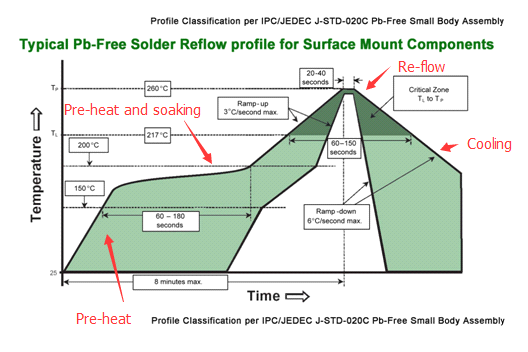

Podle doporučení asociace IPC je níže uveden obecný profil přeplňování pájky bez obsahu Pb. ZELENÁ oblast je přijatelný rozsah pro celý proces zpětného toku.
Tepelná kapacita desky plošných spojů se liší podle typu materiálu, tloušťky, hmotnosti mědi a dokonce i tvaru desky. Je také zcela odlišné, když komponenty absorbují teplo a zahřívají se. Velké součásti mohou potřebovat více času na zahřátí než ty malé. Před vytvořením jedinečného profilu přeformátování je tedy třeba nejprve analyzovat cílovou desku.
Vytvořte virtuální profil přeformátování.
Virtuální profil přeplňování je založen na teorii pájení, doporučeném profilu pájení od výrobce pájecí pasty, velikosti, tloušťce, hmotnosti mědi, vrstvách desky a velikosti a hustotě složek.Nafoukněte desku a změřte tepelný profil v reálném čase současně.
Zkontrolujte kvalitu pájeného spoje, stav DPS a součásti.
Spálení zkušební desky tepelným šokem a mechanickým šokem pro ověření spolehlivosti desky.
Porovnejte termální data v reálném čase s virtuálním profilem.
Upravte nastavení parametrů a několikrát vyzkoušejte, abyste našli horní limit a dolní řádek profilu přeplňování v reálném čase.
Uložte optimalizované parametry podle specifikace reflow'
