Navzdory tomu, že žijí ve světě plném elektronických přístrojů, elektronika stále drží závoj tajemství. Mechanismy fungování elektronických projektů se zdají být tak abstraktní, že se nedá vidět, že by bylo možné pracovat s miniaplikacemi. Bez pohyblivých převodů, hřídelí a podobně se na desce plošných spojů nic neděje. Nelze vidět proud tekoucí, pouze výsledky z něj. Jako takový, nástup do elektroniky jako koníček se jeví jako skličující výkon pro mnoho potenciálních tvůrců elektroniky. Budování něčeho bez úplného pochopení teorie, která je za ním, se zdá být nemyslitelné.
Ale ve skutečnosti je možné stavět projekty s malým pochopením teorie, která je za ním. Zatímco znalost teorie elektroniky se ukáže být více než užitečná, není nezbytnou součástí budování jednoduchých, ale užitečných projektů. Dobrým způsobem, jak začít, je nejprve seznámit se se součástmi používanými na obvodové desce a jejich funkcemi.
Tištěná obvodová deska - město, které nikdy nespí
Neznamená vám tento letecký pohled na New York desky s plošnými spoji? Podobně jako v městech pracují komponenty na desce plošných spojů společně a tvoří kompletní systém pro napájení našich zařízení. Jakmile si pomyslíte v tomto smyslu, ponětí o tom, že na PCB bude tolik různých součástí, se už nebude zdát příliš cizí. Abychom vám pomohli začít, představíme 15 běžně používaných elektronických součástek namontovaných na deskách s plošnými spoji!
1. Rezistory

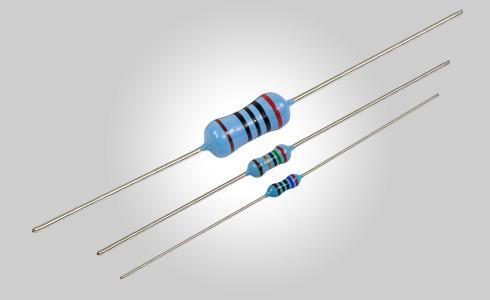

Axiální odpory a jejich barevné barevné kódy odporů Rezistory jsou jednou z nejpoužívanějších součástí PCB a jsou pravděpodobně nejjednodušší. Jejich funkcí je odolávat proudu proudu rozptylováním elektrické energie jako tepla. Oni přijdou v množství různých typů vyrobených z řady různých materiálů, ale klasický odpor nejznámější pro fandy je 'axiální' styl odpory s vedení na obou dlouhých koncích a tělo napsané s barevnými kroužky. Tyto kroužky jsou kódem, který označuje jejich hodnotu odporu. Pokud si nejste jisti, jak to udělat, podívejte se na náš článek o dešifrování barevných kódů rezistoru !
2. Kondenzátory

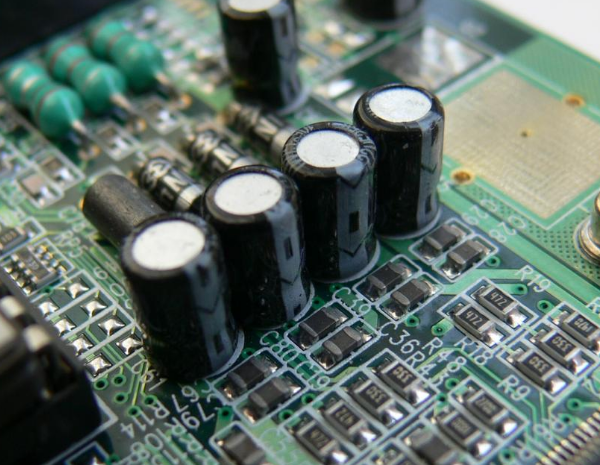

Radiální elektrolytické kondenzátory namontované na desce plošných spojů Kondenzátory jsou další nejběžnější komponentou, kterou najdete na desce plošných spojů, a jsou obvykle převyšovány pouze rezistory. Funkce kondenzátorů je dočasně držet elektrický náboj, a uvolnit to kdykoli více energie je potřeba jinde v obvodu. Typicky to dělá tak, že shromažďuje opačné náboje na dvou vodivých vrstvách oddělených izolačním nebo dielektrickým materiálem. Kondenzátory jsou často roztříděny podle vodiče nebo dielektrického materiálu, což dává vzniknout mnoha typům s různými charakteristikami od elektrolytických kondenzátorů s vysokou kapacitou, různých polymerních kondenzátorů až po stabilnější keramické diskové kondenzátory. Některé mají podobnou podobu axiálním odporům, ale klasický kondenzátor je radiální styl se dvěma vodiči vystupujícími ze stejného konce.
3. Induktory

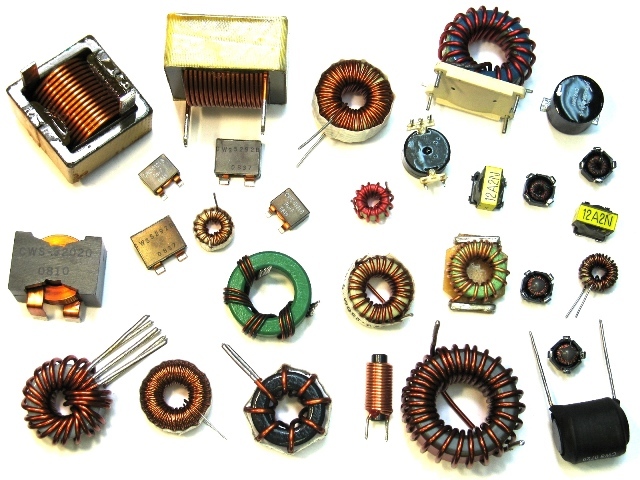

Různé typy induktorů (zdroj: eeweb)
Induktory jsou poslední v řadě lineárních pasivních součástí, spolu s odpory a kondenzátory. Stejně jako kondenzátory také ukládají energii, ale místo ukládání elektrostatické energie, induktory uchovávají energii ve formě magnetického pole, které vzniká, když jimi protéká proud. Nejjednodušší induktor je cívka drátu. Čím větší je počet vinutí, tím větší je magnetické pole a tím indukčnost. Můžete je najít kolem magnetického jádra, které přichází v různých tvarech. To slouží k zesílení magnetického pole v podstatě, a tedy k uložené energii. Induktory se často používají k odfiltrování nebo blokování určitých signálů, například blokování rušení v rádiovém zařízení nebo použití ve spojení s kondenzátory pro manipulaci se střídavými signály v spínaných napájecích zdrojích.
4. Potenciometry

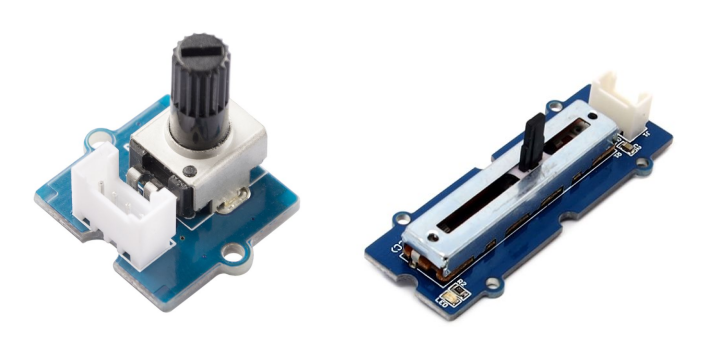

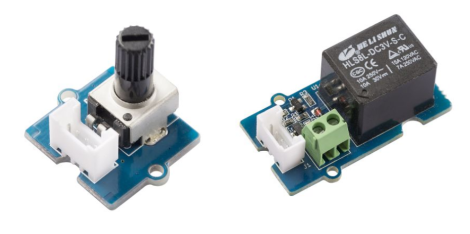

Potenciometry jsou formou variabilního odporu. Jsou běžně dostupné v rotačních a lineárních typech. Otáčením knoflíku otočného potenciometru se měří odpor, když se posuvný kontakt pohybuje přes polokruhový odpor. Klasickým příkladem otočných potenciometrů je regulátor hlasitosti v rádiích, kde otočný potenciometr řídí množství proudu do zesilovače. Lineární potenciometr je stejný, kromě toho, že odpor se mění lineárním pohybem posuvného kontaktu na odporu. Jsou skvělé, když je v terénu nutné jemné doladění.
5. Transformátory

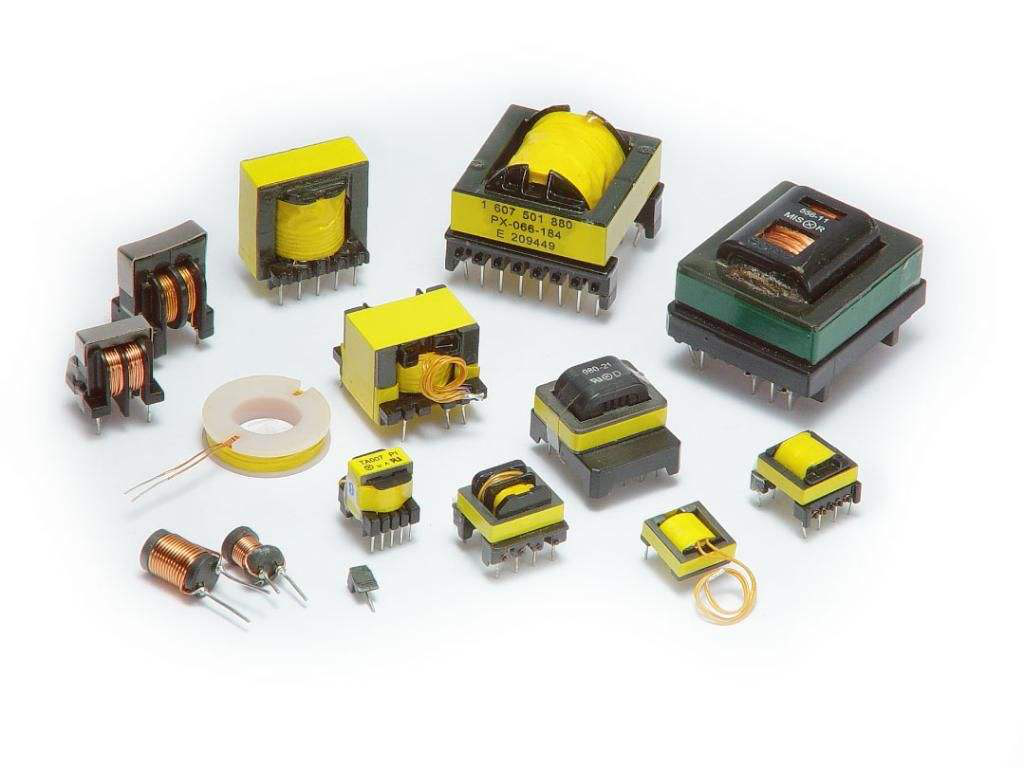

Různé typy transformátorů Funkce transformátorů spočívá v přenosu elektrické energie z jednoho okruhu do druhého s nárůstem nebo poklesem napětí. Můžete říci, že napětí je „transformováno“. Podobně jako indukční cívky se skládají z měkkého železného jádra s nejméně dvěma cívkami vinutého drátu kolem něj - primární cívky pro první nebo zdrojový obvod a sekundární cívky pro obvod, do kterého se přenáší energie. Možná jste viděli velké průmyslové transformátory na telegrafních sloupech; tyto kroky snižují napětí z nadzemních přenosových vedení, typicky několik set tisíc voltů, na několik set voltů, které jsou typicky potřebné pro použití v domácnosti.
6. Diody

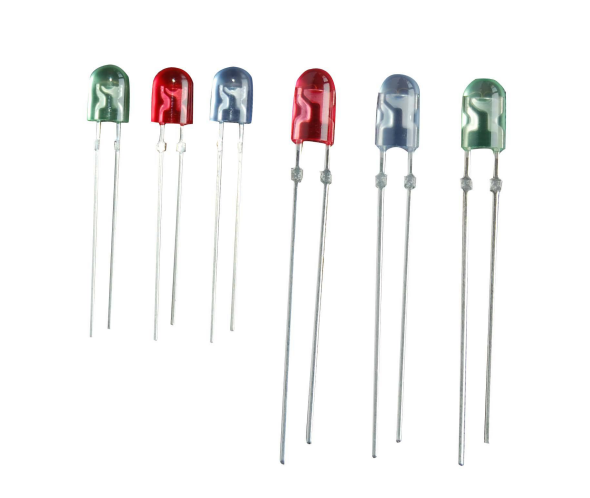

Delší vodič označuje anodu na průchozím LED zařízení Podobně jako jednosměrná ulice, dioda je zařízení, které umožňuje, aby proud proudil pouze jedním směrem, od anody (+) po katodu (-). Dělá to tak, že má nulový odpor v jednom směru a vysoký odpor přes druhý směr. Tato funkce může být použita k zablokování proudění v nesprávném směru, což by mohlo způsobit poškození. Nejoblíbenější diodou s fandy je světelná dioda nebo LED. Jak naznačuje první část názvu, používají se k vyzařování světla, ale každý, kdo se pokusil o pájení, ví, je to dioda, takže je důležité, aby byla orientace správná, jinak se LED nerozsvítí .
7. Tranzistory

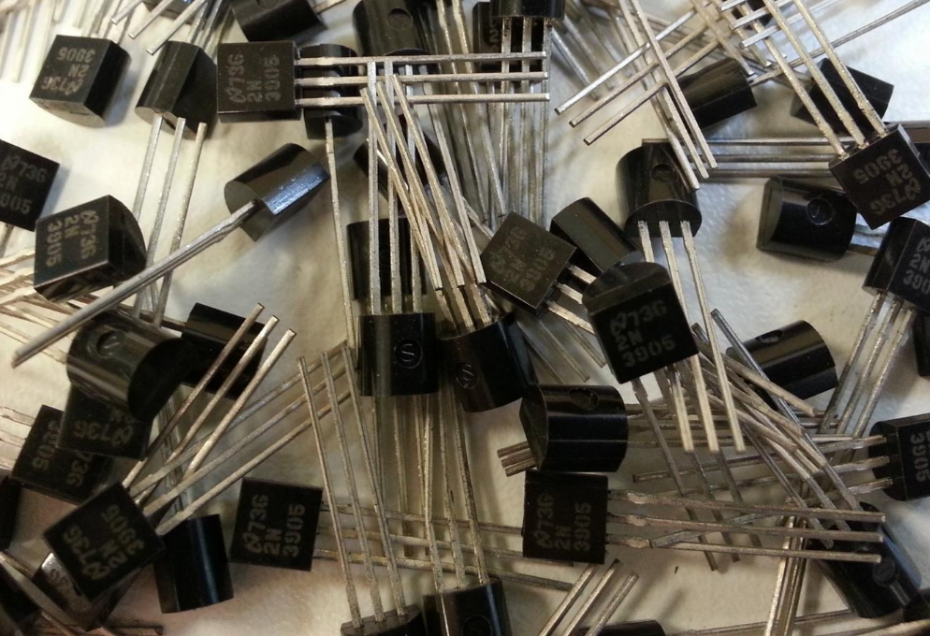

Individuálně balené bipolární tranzistory (BJT) Tranzistory jsou považovány za základní stavební kameny moderní elektroniky. V jednom IC čipu lze nalézt několik miliard. Ale tranzistory jsou jednoduše zesilovače a elektronické spínače. Přicházejí v několika typech, s bipolárním tranzistorem jako nejběžnějším typem. Mohou být dále rozděleny do verzí NPN a PNP. Bipolární tranzistory mají 3 piny - základnu, kolektor a emitor. Pro NPN typ, když proud (obvykle malý proud) protéká od základny k emitoru, pak to zapne jiný obvod, který způsobí proud (obvykle mnohem větší) k toku od kolektoru k emitoru. V tranzistoru PNP jsou směry obráceny. Jiný typ tranzistoru, nazvaný tranzistory efektu pole, nebo FETs, používat elektrické pole aktivovat jiný obvod.
8. Usměrňovač řízený křemíkem (SCR) \ t

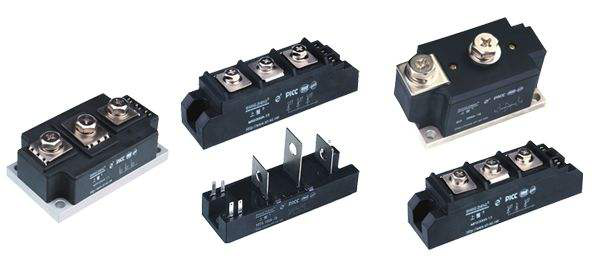

Silicon Control Rectifiers (SCR), známý také jako tyristory, jsou podobné tranzistorům a diodám - ve skutečnosti jsou to v podstatě dva tranzistory, které pracují společně. Mají také tři vodiče, ale sestávají ze čtyř křemíkových vrstev namísto tří a fungují pouze jako spínače, nikoli zesilovače. Další důležitý rozdíl je v tom, že pro aktivaci spínače je zapotřebí pouze jeden puls, zatímco v případě jednoho tranzistoru musí být proud aplikován kontinuálně. Jsou vhodnější pro přepínání větších množství energie.
9. Integrované obvody

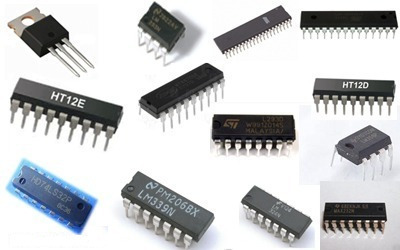

Integrované obvody nebo integrované obvody jsou přesně to, že jsou to obvody a komponenty, které byly zmenšeny na oplatky polovodičového materiálu. Samotný počet komponentů, které se vejdou do jediného čipu, je základem prvních kalkulaček a nyní výkonných počítačů od smartphonů až po superpočítače. Obvykle jsou mozky širšího okruhu. Obvod je typicky obalen v černém plastovém pouzdru, které se může vyskytovat ve všech tvarech a velikostech a má viditelné kontakty, ať už jsou to vývody vyčnívající z těla, nebo kontaktní destičky přímo pod podobně jako BGA čipy.
10. Krystalové oscilátory

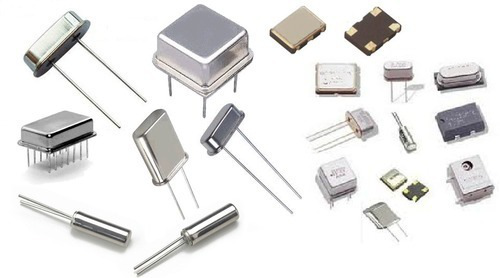

Krystalové oscilátory poskytují hodiny v mnoha obvodech, které vyžadují přesné a stabilní časové prvky. Oni produkují periodický elektronický signál tím, že fyzicky způsobí piezoelectric materiál, krystal, oscilovat, od této doby jméno. Každý krystalový oscilátor je navržen tak, aby vibroval na určité frekvenci a je stabilnější, ekonomičtější a má malý tvarový faktor ve srovnání s jinými časovacími metodami. Z tohoto důvodu jsou běžně používány jako přesné časovače pro mikrokontroléry nebo častěji v náramkových hodinkách z křemene.
11. Spínače a relé
Přepínač je základní a snadno přehlédnutelná součást, je to jednoduše tlačítko napájení pro řízení toku proudu v obvodu přepínáním mezi otevřeným nebo uzavřeným okruhem. Mění se poměrně trochu ve fyzickém vzhledu, od posuvníku, otočného, tlačítka, páky, přepínače, přepínačů kláves a seznamu pokračuje. Stejně tak relé je elektromagnetický spínač ovládaný přes solenoid, který se stává jako určitý druh dočasného magnetu, když jím protéká proud. Fungují jako přepínače a mohou také zesílit malé proudy na větší proudy.
12. Senzory

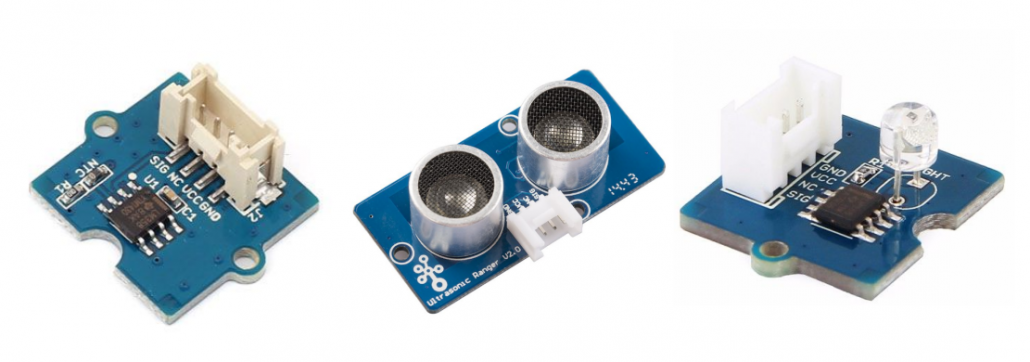

Teplotní , ultrazvukové snímače vzdálenosti a světla ze systému Seeed Grove Senzory jsou zařízení, jejichž funkcí je detekovat změny podmínek prostředí a generovat elektrický signál odpovídající této změně, který je odeslán do jiných elektronických součástek v obvodu. Senzory přeměňují energii z fyzického jevu na elektrickou energii, a tak jsou ve skutečnosti převodníky (přeměňují energii v jedné formě na jinou). Mohou to být cokoliv od typu rezistoru v odporovém teplotním detektoru (RTD), až po LED diody, které detekují signály na dálku, například v televizním dálkovém ovladači. Široká škála senzorů existuje pro různé environmentální podněty, například vlhkost, světlo, kvalitu vzduchu, dotykové, zvukové, vlhkostní a pohybové senzory.
Článek a obrázek z internetu, pokud nějaké porušení pls kontaktujte nás odstranit.
