Zavedení
Při výrobě elektroniky je zpracování PCBA hlavním procesem, jehož kvalita přímo určuje výkon a spolehlivost produktu. Zjistilo však mnoho selháníProdukční linky SMTnejsou způsobeny pouze výrobními procesy, ale pocházejí z „inherentních nedostatků“ pocházejících z fáze návrhu. Tyto návrhové vady, známé také jako návrh pro výrobu (DFM), jsou primárními příčinami vysoké míry přepracování a nízké účinnosti výroby. Optimalizací návrhu PCBA lze zabránit a minimalizovat na zdroj, což výrazně zvyšuje celkovou kvalitu a účinnost zpracování PCBA.
Návrh masky podložky a pájecího: Prevence zkratu a studených pájecích kloubů
Návrh podložky kriticky ovlivňuje kvalitu pájení. Nesprávné rozměry podložky a rozestupy jsou běžnými příčinami poruch pájení, jako jsou zkratky (přemostění) a otevřené obvody (studené pájecí klouby).
- Optimalizace rozměrů podložky:Velikost podložky by měla odpovídat rozměrům olova součásti. Nadměrné polštářky mohou způsobit nahromadění pájky, vytvářet mosty, poddimenzované podložky mohou vést k nedostatečnému pájce, což způsobuje studené pájecí klouby.
- Design pájecí masky:Pájná maska chrání oblasti, které by neměly být pájeny, a zabrání toku pájky. Správná pájecí maska clona clony efektivně izoluje podložky a snižují přemostění rizika. Pro vysoké {- balíčky hustoty (např. BGAS), non - PAD - by měla být použita pájecí maska pro zajištění zarovnání a separace míče.
Umístění komponenty: Prevence náhrobků a posunu
Optimální umístění komponent ovlivňuje jak elektrický výkon PCBA, tak míru pájení. Nesprávné rozvržení může způsobit, že komponenty „náhrobek“ nebo posun během pájení reflow.
- Vyvažování tepla:Změny teploty napříč různými oblastmi PCBA během reflow mohou způsobit nerovnoměrné vytápění na stranách komponent a vyvolat náhrobku. Rozložte velké a malé komponenty rovnoměrně a vyhýbejte se koncentraci tepla - generování komponent v konkrétních zónách.
- Směrová konzistence:Zarovnejte komponenty stejného typu, kdykoli je to možné. To zjednodušujevýběr a místostrojprogramování a zajišťuje rovnoměrné pájecí stres běhemreflowtrouba, minimalizace posunu.
Návrh testovacího bodu: Zvýšení účinnosti a pokrytí testu
Testování slouží jako konečná zajištění kvality pro výrobu PCBA. Nedostatečné nebo špatně umístěné zkušební body v návrhu PCBA výrazně zvyšují potíže s testováním a náklady.
- Plánování strategického testovacího bodu:Během návrhu si rezervní testovací body pro kritické signály, elektrické vedení a pozemní stopy. Množství a umístění musí splňovat požadavky pro - testování obvodů (ICT) a funkční testování (FCT), aby bylo zajištěno komplexní pokrytí.
- Standardizované specifikace testovacího bodu:Zajistěte, aby rozměry testovacího bodu, rozestupy a umístění byly v souladu s standardy testovacího zařízení. To usnadňuje výrobu příslušenství a zároveň zvyšuje stabilitu a spolehlivost testu.
Řešení skrytých chyb v BGA a QFN
Vzhledem k jejich vysoké hustotě a dolní části - boční pájecí vlastnosti je obtížné vizuálně prohlédnout kvalitu pájení v balíčcích BGA a QFN. Nesprávný design může vést ke skrytým poruchám, jako jsou pájkové kuličky nebo zkratky.
- Návrh podložky:U BGA použijte kombinovaný design podložek a podložky měděné fólie definované pájecí maskou. To účinně řídí rozměry podložky a zabraňuje nadměrnému šíření pájky.
- Via Design:Vyvarujte se umístění průchodů přímo na podložky BGA, protože to může způsobit ztrátu pájky během reflow, což má za následek studené pájecí klouby nebo otevřené obvody. Navrhněte průchodky mimo podložku a připojte je přes stopy.
Recenze DFM: Design - Výrobní spolupráce
Nejlepší praxe pro výrobu PCBA zahrnuje vytvoření mechanismu revize spolupráce od návrhu po výrobu. Po dokončení designu provádějí zkušení inženýři a výrobní specialisté recenzi DFM. Tento proces nejen identifikuje běžné problémy, jako jsou výše uvedené, ale také poskytuje cílená doporučení optimalizace na základě schopností vybavení továrny a požadavků na procesy. Tento přístup eliminuje potenciální výrobní rizika během fáze návrhu a přesouvá zaostření z "Post - Production Rework" na "pre - Prevence praktiky."
Závěr
Optimalizace návrhu PCBA je nejúčinnější metodou pro zvýšení kvality zpracování PCBA a snížení míry přepracování. Zaměřením na kritické aspekty, jako jsou podložky, rozložení komponent, testovací body a vysoký - balení hustoty, a vytvořením mechanismu kontroly spolupráce mezi návrhem a výrobou může továrny zabránit běžným selháním v jejich zdroji. Tento přístup nejen šetří náklady a zvyšuje efektivitu, ale také poskytuje spolehlivější produkty zákazníkům a na základě zuřivě konkurenčního trhu zavede dlouhý - konkurenční výhodu.
Profil společnosti

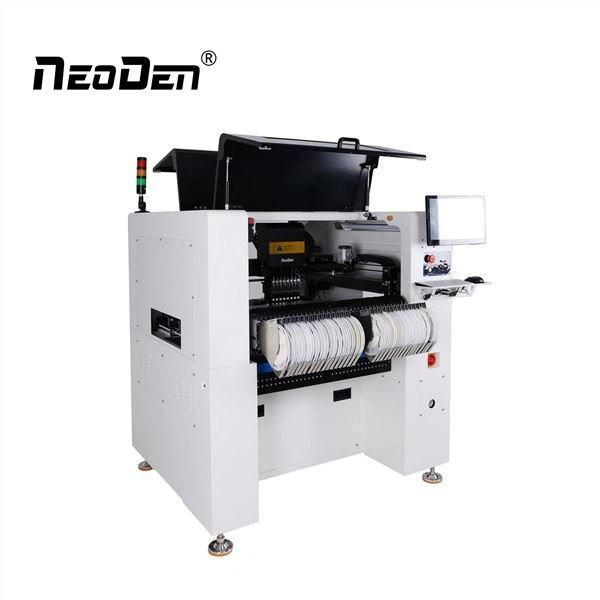

Zhejiang Neoden Technology Co., Ltd.Založen v roce 2010, je profesionální výrobce specializovaný na stroj SMT Pick and Place, reflow pec, tiskový stroj šablony, výrobní linku SMT a další produkty SMT. Máme vlastní tým výzkumu a vývoje a vlastní továrnu, využíváme vlastního bohatého zkušeného výzkumu a vývoje, dobře vyškoleného produkce, získal velkou pověst od světových zákazníků.
