Uživatelská příručka NeoDen N10P: Základní spuštění a zahřátí-Postupy pro začátečníky - Novinky

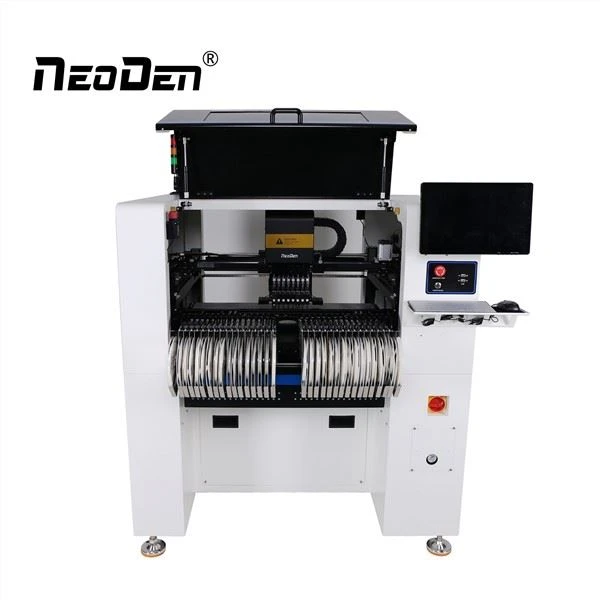

V dnešním rychle se rozvíjejícím průmyslu výroby elektronikyvybrat a umístit strojese staly nepostradatelnými základními nástroji pro výzkum a vývoj, prototypování amalá{0}}až{1}}střední sériová výroba. Mezi rozsáhlou produktovou řadou NeoDen patříN10P vysokorychlostní stroj na výběr a umístěnívyniká-kombinací vysokého výkonu, spolehlivosti a inteligentního provozu. Je speciálně navržen pro výzkumné a vývojové laboratoře, výrobní prostory astřední{0}}až{1}}velké montážní linky SMT.

Tato příručka je přizpůsobena novým uživatelům N10P a poskytuje{1}}krok za{2}}krokem pokyny pro přípravu-zapnutí-, bezpečné spuštění, inicializaci a-zahřívání. Zajistí, že to zvládnete hned od prvního kroku a položíte pevný základ pro efektivní a přesnou výrobu umístění.

NeoDen provozuje moderní výrobní zařízení o rozloze více než 27 000 metrů čtverečních, zaměstnává více než 25 profesionálních inženýrů výzkumu a vývoje a je držitelem více než 70 národních patentů. Její produktová řada je široce přijímána v odvětvích LED, komunikací, automobilové elektroniky a spotřební elektroniky.

Vysoko-rychlostní umístění s více hlavami-:Podporuje současný provoz 8 osazovacích hlav pro výrazně zvýšenou efektivitu.
Vysoce přesný{0}}systém vidění:Vybaveno levými/pravými kamerami, létající kamerou a IC kamerou pro vysoce přesné umístění-.
Kompletní SMT řešení:NeoDen poskytuje jednorázovou{0}}podporu zařízení od podavačů a dopravníků až po přetavovací pece.
Uživatelsky-přívětivý software:Grafické rozhraní, podpora programování Excel, import/export USB-umožňující rychlé zvládnutí i začátečníkům.

I to nejlepší vybavení však vyžaduje správné spouštěcí postupy. Dále přejdeme do fáze praktického provozu.

PodleN10P uživatelská příručkaa podle oficiálních doporučení NeoDen je třeba před prvním zapnutím{0}}nebo opětovnou aktivací po přepravě provést následující tři kontroly. Pokud tak neučiníte, může dojít k provozním abnormalitám nebo dokonce k mechanickému poškození.

Aby se zabránilo pohybu součástí během přepravy, jsou na následujících místech nainstalovány pomocné upevňovací pásy a šrouby (viz obr. A a B návodu):

Oblast příčníku pro montáž hlavy
Mechanismus nastavení šířky stopy

Důležité:Před zapnutím ručně odstraňte všechny popruhy a upevňovací šrouby. Pokud tak neučiníte, může dojít k zaseknutí osy X/Y- nebo přetížení motoru.

Aby se zabránilo vlhkosti a rzi, je na následující kritické pohyblivé součásti aplikován průhledný ochranný film (obrázky C-E):

Levá/pravá osa Y-lineární kolejnice a vodicí šrouby
Vodící šroub pro nastavení šířky kolejnice
Vodící šroub osy X{0} a lineární kolejnice

Zvláštní poznámka:Neodstranění této fólie bude bránit lineárnímu pohybu kolejnice, což způsobí chyby polohování nebo alarmy motoru.

N10P má specifické požadavky na provozní prostředí:

Teplota: 20 stupňů až 26 stupňů (doporučeno maximálně 30 stupňů)
Vlhkost: 45% až 70% RH
Čistota: Bez prachu a korozivních plynů
Tlak přívodu vzduchu: větší nebo roven 0,6 MPa, průtok větší nebo roven 37 l/min. Doporučuje se použít vzduchovou nádrž o objemu 70 l nebo větší (pro zajištění stabilního tlaku vzduchu)

Po dokončení fyzických příprav lze systém bezpečně zapnout. Standardní operační postup je následující:

Autotest spustíte otočením vypínače na zadním panelu-.
Displej se zavede do operačního systému (Linux-založený s vlastním GUI).

Po úspěšném auto{0}}testu systém automaticky zobrazí rozhraní **Seznam souborů**.
Pokud se objeví chybová hlášení (např. „Not Returned to Zero“, „Probe Head Unsafe“), nepokračujte. Vraťte se a zkontrolujte nastavení.

Klikněte na "Aplikace" v horní liště nabídek → Proveďte následující dvě inicializace:

Funkce: Vrátí všech 8 umísťovacích hlav na nulu osy Z- a potvrdí stav bezpečnosti trysky.
Po provedení se hlavy automaticky přesunou do „klidové polohy“.

Funkce: Vrátí osy X/Y do počátku a kalibruje polohu magnetické stupnice.
Po úspěchu se na obrazovce zobrazí „Osy XY inicializovány“ a souřadnice vynulovány.

Poznámka: Přeskočení inicializace může způsobit vážné problémy, jako je „posun souřadnic“ nebo „kolize hlavy“ během následného zahřívání-nebo umístění!

Zahřívání- označuje provoz servomotorů, vodicích kolejnic a řídicího systému zařízení bez zátěže po dobu přibližně 10 minut, aby se dosáhlo tepelné rovnováhy napříč všemi součástmi. Vzhledem k tepelné roztažnosti a smršťování kovu může provoz při vysokých rychlostech přímo ze studeného stavu způsobit kumulativní chyby polohování, což snižuje přesnost umístění ±0,025 mm.

1. V nabídce „Aplikace“ vyberte „Zahřívání-zařízení“.

2. Zvolte provozní rychlost (doporučeno: "Střední rychlost").

3. Klikněte na "Start" pro automatické spuštění os XY v vratném pohybu po dobu 10 minut.

4. Proces se automaticky zastaví po 10 minutách nebo ručně klikněte na "Stop".

Doporučení: Proveďte zahřátí-každý den před prvním použitím, během výrazných teplotních výkyvů (např. zimní ráno) nebo poté, co bylo zařízení déle než 2 hodiny nečinné!

1. Demontáž: Odstraňte přepravní prvky a ochranné fólie

2. Kontrola: Zkontrolujte přívod vzduchu, prostředí a nouzový vypínač

3. Inicializace: Zvednutí-hlavy + inicializace dvou souřadnic XY

4. Zahřívání-: Běhejte 10 minut, aby se systém stabilizoval

Po dokončení těchto kroků je váš N10P připraven k optimálnímu provozu. Pokračujte v importu souborů PCB, nakonfigurujte podavače a proveďte nejprve-test umístění desky.

Jako přední světový dodavatel zařízení SMT má NeoDen více než 40 autorizovaných distributorů v Asii, Evropě, Americe, Oceánii a Africe, kteří nabízejí:

Odpověď technické podpory do 8 hodin
Profesionální řešení do 24 hodin
Online dokumentace a video tutoriály

Ať už jste elektronický inženýr, výrobce nebo manažer výrobní linky SMT, výběr linek NeoDen SMT znamená výběr cenově-efektivního, vysoce spolehlivého a snadno{1}}-použitelného řešení umístění.
