Typy desek plošných spojů
Pcb lze rozdělit na tuhé desky s plošnými spoji, flexibilní desky s plošnými spoji a desku s tuhým flexem.
Obecné PCB se nazývá tuhá PCB. Vizuální rozdíl mezi tuhými pcb a flexibilní pcb je, že flexibilní PCB může být ohnutá. Společná tloušťka tuhé desky plošných spojů je 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm atd. A společná tloušťka pružné desky plošných spojů je 0,2 mm a tloušťka zesílené vrstvy bude přidána na zadní straně dílů, které mají být svařeny. Tloušťka zesílené vrstvy se pohybuje od 0,2 mm do 0,4 mm. Účelem jejich pochopení je poskytnout prostorový odkaz pro stavební inženýry při navrhování. Běžné materiály tuhé desky plošných spojů patří: fenolický papír laminát, epoxidový papír laminát, polyesterové sklo plstěný laminát, epoxidové skleněné tkaniny laminát; běžné materiály pružné desky plošných spojů zahrnují: polyesterový film, polyimidový film, FEP film.
Podle počtu vrstev obvodů lze PCB rozdělit na jednopanel, oboustrannou desku a vícevrstvé desky. Společná vícevrstvá deska je 4vrstvá deska nebo 6vrstvá deska a komplexní vícevrstvá deska může dosáhnout desítek vrstev.
Jeden panel
Jednostranné desky. Na nejjednodušší desce plošných spojů jsou díly soustředěny na jedné straně, zatímco dráty jsou soustředěny na druhé straně (pokud jsou čipové komponenty, jsou na stejné straně jako dráty a zásuvná zařízení jsou na druhé straně). Vzhledem k tomu, že dráty se objevují pouze na jedné straně, tento druh PCB se nazývá jedna strana. Vzhledem k tomu, že existuje mnoho přísných omezení na konstrukčním obvodu jediného panelu (protože tam je jen jedna strana, kabeláž nemůže kříž a musí být kolem nezávislé cesty), pouze rané obvody používají takové desky.
Oboustranná deska
Oboustranné desky mají vedení na obou stranách desky, ale pro použití drátů na obou stranách je nutné mít správné zapojení obvodu mezi oběma stranami. "Most" mezi těmito obvody se nazývá pilotní otvor (přes). Vodicí otvor je malý otvor vyplněný nebo potažený kovem na desce plošných spojů, který může být spojen s dráty na obou stranách. Vzhledem k tomu, že plocha oboustranné desky je dvakrát větší než plocha jednoho panelu, dvojitý panel řeší problém ohromujícího zapojení v jednom panelu (může být veden na druhou stranu otvory), což je vhodnější pro obvody složitější než jeden panel.
Vícevrstvé desky
Za účelem zvýšení plochy elektroinstalace, vícevrstvé desky používají více jednostranných nebo oboustranných elektroinstalace desek. Deska s plošnými spoji s jednou oboustrannou vnitřní vrstvou, dvě jednostranné jako vnější vrstva nebo dvě oboustranné jako vnitřní vrstva a dvě jednostranné jako vnější vrstva. Deska s plošnými spoji, která je střídavě spojena polohovacím systémem a izolačním spojovacím materiálem a jejíž vodivá grafika je propojena podle konstrukčních požadavků, se stává čtyřvrstvou a šestivrstvou deskou s plošnými spoji, známou také jako vícevrstvá deska s plošnými spoji. Počet vrstev desky neznamená, že existuje několik nezávislých vrstvy zapojení. Ve zvláštních případech bude přidána prázdná vrstva pro kontrolu tloušťky desky. Obecně platí, že počet vrstev je sudý a zahrnuje vnější dvě vrstvy. Většina základních desek je 4 až 8vrstvá struktura, ale teoreticky může dosáhnout téměř 100 vrstev PCB. Většina velkých superpočítačů používá poměrně mnoho vícevrstvých základních desek, ale protože tento druh počítače může být nahrazen mnoha běžnými počítačovými clustery, ultra vícevrstvé desky byly postupně mimo použití. Vzhledem k tomu, že vrstvy v PCB jsou úzce kombinovány, není obecně snadné vidět skutečný počet, ale pokud pečlivě sledujete základní desku, můžete ji stále vidět.
Charakteristické
Důvodem, proč pcb může být více a více široce používán, je, že má mnoho jedinečných výhod, a to následovně.
Vysoká hustota. Po celá desetiletí se vysoká hustota PCB vyvíjela se zlepšením integrační a instalační technologie IC.
Vysoká spolehlivost. Prostřednictvím řady inspekcí, testů a testů stárnutí lze zaručit, že PCB bude spolehlivě pracovat po dlouhou dobu (obvykle 20 let).
Designability. Pro výkon desek plošných spojů (elektrický, fyzikální, chemický, mechanický atd.), Návrh desek plošných spojů může být realizován prostřednictvím standardizace návrhu, standardizace atd., S krátkou dobou a vysokou účinností.
producibility. S moderním managementem lze standardizaci, měřítko (množství), automatizaci a další výrobu provádět, aby byla zajištěna konzistentnost kvality výrobků.
Testovatelnosti. Pro testování a identifikaci kvalifikace a životnosti desky plošných spojů je zavedena poměrně kompletní zkušební metoda, zkušební standard, různá zkušební zařízení a přístroje.
Montáž. Výrobky elektronické desky plošných spojů Kunshan JINGDING jsou vhodné nejen pro standardizovanou montáž různých součástí, ale také pro automatickou a velkovýrobu. Současně mohou být desky plošných spojů a různé součásti sestaveny tak, aby tvořily větší díly, systémy a dokonce i celý stroj.
Udržovatelnost. Vzhledem k tomu, pcb výrobky a různé součásti montážní díly jsou vyráběny v standardizovaném designu a měřítku, tyto díly jsou také standardizovány. Proto, jakmile se systém porouchá, může být rychle, pohodlně a flexibilně nahrazen a systém lze rychle obnovit. Samozřejmě, existuje více příkladů. Jako je miniaturizace, lehký, vysokorychlostní přenos signálu a tak dále.
Článek a obrázky z internetu, pokud jakékoli porušení pls nejprve kontaktujte nás odstranit.

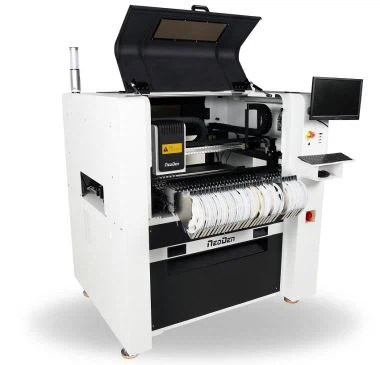

NeoDen poskytuje kompletní řešení montážní linky SMT, včetně SMT reflow trouby, vlnového pájecího stroje, pick a place machine, pájecí pasty tiskárny, pcb nakladač, pcb vykladač, chip mounter, SMT AOI stroj, SMT SPI stroj, SMT X-Ray stroj, SMT montážní linky zařízení, PCB výrobní zařízení SMT náhradní díly, atd jakýkoli druh SMT stroje, které budete potřebovat, kontaktujte nás pro více informací :
