CO JE ROZDÍL MEZI SMT A SMD?

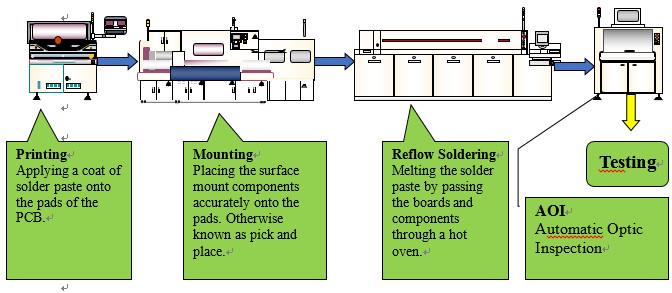

SMT je zkratka pro technologii povrchové montáže, celou technologii montáže a pájení komponentů pro povrchovou montáž na desku s plošnými spoji nebo na desku plošných spojů. Skutečný proces je shrnut níže:

Nejprve je plošná deska PCB zarovnána na povrchu desek a pájecí pasta je nanášena pomocí stěrky, aby se zajistilo, že polštářky jsou potaženy rovnoměrným a kontrolovaným množstvím pájecí pasty.

Za druhé, prostřednictvím pick a place stroj nebo ruční umístění, komponenty jsou namontovány na desky v jejich příslušných místech. Vlhká pájecí pasta bude působit jako dočasné lepidlo, ale je stále důležité zajistit, aby se desky pohybovaly jemně, aby se zabránilo nesouososti.

Zatřetí, desky procházejí reflow pecí, která vystavuje desky infračervenému záření, tavením pájecí pasty a formováním pájených spojů.

Poté jsou desky vedeny přes stroj AOI nebo automatickou optickou inspekcí, který vizuálně provádí řadu kvalitativních kontrol na deskách, jako je vyrovnání součástí a kontrola pájených mostů. Desky pak pokračují k dalšímu testování.

V 80. letech 20. století se technologie výroby SMT stále více zdokonalovala a v důsledku toho se široce používá v hromadné výrobě. Se snižováním nákladů a zvyšováním technického výkonu byly k dispozici vyspělejší, ale ekonomičtější zařízení. Technologie povrchové montáže má řadu výhod, neomezuje se na snížení objemu zařízení, jako je zlepšený výkon, větší funkčnost a nižší náklady. SMT proto přinesla novou generaci technologie elektronických montáží, která se široce používá v aplikacích od letectví, komunikací, automobilové a lékařské elektroniky, až po domácí spotřebiče a další obory.

SMD je zkratka pro zařízení pro povrchovou montáž, zařízení sestavená pomocí komponent a technologie pro povrchovou montáž. V raných fázích byly SMD ručně pájeny ručně. Pak první dávka strojů pro výběr a umístění mohla zvládnout pouze několik jednoduchých součástí. Složitější a menší komponenty je třeba umístit ručně.

Krátce před zavedením komponentů povrchové montáže před 20 lety se zrodila nová éra. Od jednoduchých rezistorů po komplexní integrované obvody má téměř každá součást s průchozím otvorem ekvivalent SMT.
