Rentgenová kontrola a analýza pájených spojů jsou dva důležité nástroje kontroly kvality, které pomáhají zajistit kvalitu a spolehlivost pájených spojů během procesu montáže PCBA. Níže jsou uvedeny podrobné informace o těchto dvou aspektech:
1. Rentgenová kontrola
Rentgenová kontrola je nedestruktivní metoda kontroly, která využívá rentgenové záření k pronikání elektronických součástek a pájených spojů k vizualizaci vnitřních struktur a detekci potenciálních problémů. Při montáži PCBA se rentgenová kontrola běžně používá pro následující:
Kontrola BGA (Ball Grid Array): Spoje pájených kuliček v pouzdrech BGA často nejsou přímo vizualizovány. Rentgenovou kontrolu lze použít k ověření polohy, tvaru a kvality kuliček pájky, aby byla zajištěna spolehlivá spojení.
Kontrola balení QFN (Quad Flat No-Lead): Balíky QFN často vyžadují rentgenovou kontrolu, aby se zkontrolovala integrita podložky a spojení.
Kontrola pájeného spoje skrz díru: U vícevrstvých desek plošných spojů často vyžadují spoje skrz díry rentgenovou kontrolu, aby byla zajištěna integrita a kvalita spoje.
Umístění a orientace součástí: Rentgenovou kontrolu lze použít k ověření přesné polohy a orientace součástí, aby bylo zajištěno, že jsou správně namontovány na desce plošných spojů.
Analýza kvality pájky: Rentgenovou kontrolu lze také použít k analýze kvality pájených oblastí, jako je distribuce pájky, defekty pájky a prokovy.
Mezi výhody RTG kontroly patří nedestruktivnost, vysoké rozlišení, schopnost odhalit skryté problémy a vhodnost pro velkosériovou výrobu. Je to důležitý nástroj pro zajištění vysoké kvality pájených spojů.
2. Analýza pájených spojů
Analýza svarového spoje je proces hodnocení kvality a spolehlivosti svaru pomocí vizuální kontroly a zkušebních technik. Níže jsou uvedeny některé z klíčových aspektů analýzy pájených spojů:
Vizuální kontrola: Kamery a mikroskopy s vysokým rozlišením se používají ke zkoumání vzhledu pájených spojů k identifikaci defektů pájky, dutinové pájky, nerovnoměrného rozložení pájky atd.
Rentgenová kontrola: Již zmíněná rentgenová kontrola může být použita pro zkoumání vnitřní struktury a spojů pájených spojů, zejména u pouzder jako BGA a QFN.
Elektrické testování: Pro ověření elektrického výkonu pájených spojů se používají elektrické testovací metody, jako je testování konektivity a testování odporu.
Tepelná analýza: Metody tepelné analýzy, jako je infračervená termografie, se používají ke zkoumání rozložení teploty pájených spojů a součástí, aby se zajistilo, že nedochází k žádným tepelným problémům.
Lomové testování: Lomové testování se provádí pro hodnocení pevnosti a trvanlivosti pájených spojů, zvláště důležité pro aplikace, které jsou vystaveny mechanickému namáhání.
Analýza pájených spojů pomáhá včas identifikovat a vyřešit problémy s pájením a zajistit spolehlivost a výkon PCBA.
Rentgenová kontrola a analýza pájených spojů jsou společně důležitými nástroji pro zajištění kvality a spolehlivosti pájených spojů PCBA. Mohou pomoci identifikovat a vyřešit potenciální problémy, snížit míru neshod a zlepšit kvalitu a výkon produktu. Použití těchto nástrojů ve vhodné fázi výrobního procesu může výrazně zlepšit spolehlivost výroby.
Zhejiang NeoDen Technology Co., LTD., založená v roce 2010, je profesionální výrobce specializující se naSMT pick and place stroj, přetavovací pec,stroj na tisk šablony, výrobní linka SMT a další produkty SMT. Máme vlastní výzkumný a vývojový tým a vlastní továrnu, využívající náš vlastní bohatý zkušený výzkum a vývoj, dobře vyškolenou výrobu a získali skvělou pověst od světových zákazníků.

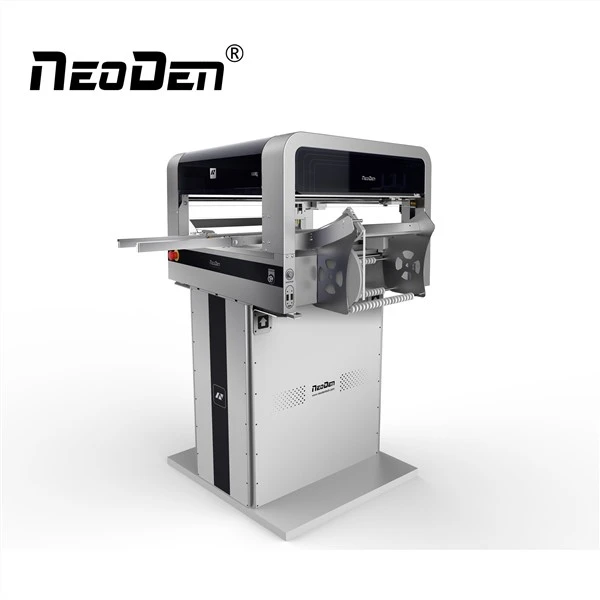

V tomto desetiletí jsme nezávisle vyvinuli NeoDen4, NeoDen IN6, NeoDen K1830, NeoDen FP2636 a další SMT produkty, které se dobře prodávaly po celém světě. Dosud jsme prodali více než 10{5}}ks strojů a vyvezli je do více než 130 zemí po celém světě, čímž jsme si na trhu vybudovali dobrou pověst. V našem globálním ekosystému spolupracujeme s naším nejlepším partnerem, abychom zajistili dokonalejší prodejní servis, vysoce profesionální a efektivní technickou podporu.
