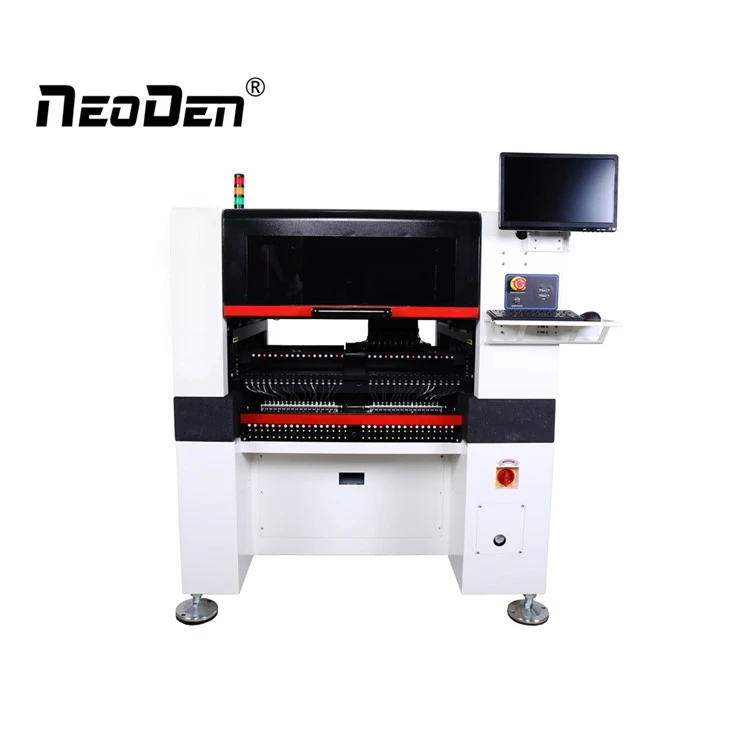

Vybrat A Místo SMT Stroje
vybrat a umístit SMT stroje
Vlastnosti
ND10 byl navržen tak, aby dosáhl plného výkonuprodukční rychlosti s jednoduchou konfigurační rutinouto je intuitivní použití a přináší bezproblémový rychlý časdo výroby.
Přesná samonastavovací kolejnice asystémy létajícího vidění zajistí, že PCB a součást jsoudokonale zarovnané pro přesné umístění a nejvyššíprodukční výnos.
K dispozici je čtrnáct různých možností trysek pro různé balíčky, včetně pásek 0201, 0402, 0603, 0805, 1206 plus QFP, SSOP, QFN a BGA.
Specifikace
| Jméno výrobku | NeoDen10 pick and place SMT stroje | Přesnost umístění | 0,01 mm |
| Tryska Q'ty | 8ks | Maximální rychlost umístění | 18,000CPH |
| Podavač kotoučové pásky Q'ty (Max | 66 (elektrický / pneumatický) | Průměrná rychlost montáže | 13,000CPH |
| Maximální velikost PCB | 500*300 mm (1500 mm volitelně) | Napětí | 220V/50HZ a 110V/60HZ |
| Operační systém | Patentovaný operační systém SMT Mouting Operation System V1.0 | Směr přenosu PCB | Vlevo → Vpravo |
| Čistá hmotnost | 1100 kg | Rozměry stroje | D1300mm*Š1100mm*V1375mm |
Detail
Vysokorychlostní tryska
Pneumatický podavač
Systém vidění
Řídící motor
Počítač
Kontrolka
Každý ND10 je dodáván se sadou nářadí s deseti tryskamisada, 12" displej s vysokým rozlišením s propojovacím kabelem,myš a klávesnici.
Standardní trysky (dostupné další velikosti):
CN040 1x: 0402 (optimální)
CN065 2x: 0402, 0603
CN100 2x: 0805, 1206, 1210
CN140 2x: 1206, 1210, 1812, 2010, SOT23, 5050
CN220 1x: integrované obvody SOP, SOT89, SOT223, SOT252
CN400 1x: IC od 5 mm do 12 mm
CN750 1x: IC větší než 12 mm
Příslušenství ND10
• Devět různých možností podavače cívky, 8 mmdo velikosti 56 mm.
• Vibrační podavač pojme pět 8mm trubeka zabírá devět pozic 8mm podavače.
• Velký stojan na naviják.
• Rozšíření kolejnic zvyšují maximální PCBdélka do 1500 mm.
Kontrola kvality
Máme QC osobu, která zůstává na výrobních linkách, aby provedla kontrolu.
Všechny produkty musí být před dodáním zkontrolovány.
Provádíme inline kontrolu a výstupní kontrolu.
1. Všechny suroviny zkontrolovány, jakmile dorazí do naší továrny.
2. Všechny kusy a logo a všechny detaily kontrolovány během výroby.
3. Všechny detaily balení kontrolovány během výroby.
4. Veškerá kvalita výroby a balení zkontrolováno při závěrečné kontrole po dokončení.
Pokud potřebujete, neváhejte nás kontaktovat pro více informací.
O nás
Továrna
osvědčení
výstava
FAQ
Q1. Jak si od vás mohu koupit stroj?
Odpověď: (1) Kontaktujte nás online nebo e-mailem.
(2) Vyjednávejte a potvrďte konečnou cenu, dopravu, způsob platby a další podmínky.
(3) Zašlete vám fakturu a potvrďte objednávku.
(4) Proveďte platbu způsobem uvedeným na proforma faktuře.
(5) Vaši objednávku připravíme ve smyslu proforma faktury po potvrzení Vaší úplné platby. A 100% kontrola kvality před odesláním.
(6) Odešlete svou objednávku expresně nebo letecky nebo po moři.
Q2. Toto je poprvé, co používám tento druh stroje, je snadné ho ovládat?
A: Ano. Existuje anglický manuál a video průvodce, které vám ukáží, jak stroj používat.
Máte-li jakékoli pochybnosti o provozu stroje, neváhejte nás kontaktovat.
Poskytujeme také zahraniční servis na místě.
Q3.Jste obchodní společnost nebo výrobce?
A: Jsme profesionální výrobce specializující se na SMT Machine, Pick and Place Machine, Reflow pec, Sítotisk, SMT Production Line a další SMT produkty.
Pokud potřebujete, neváhejte a pošlete svůj dotaz.
